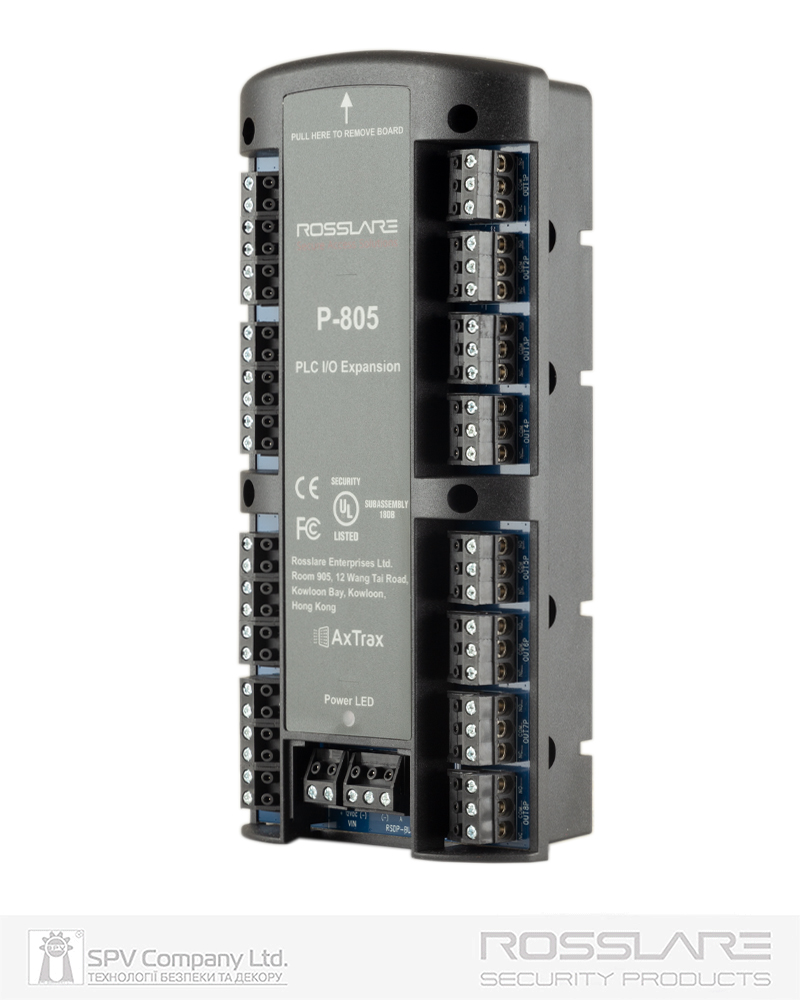

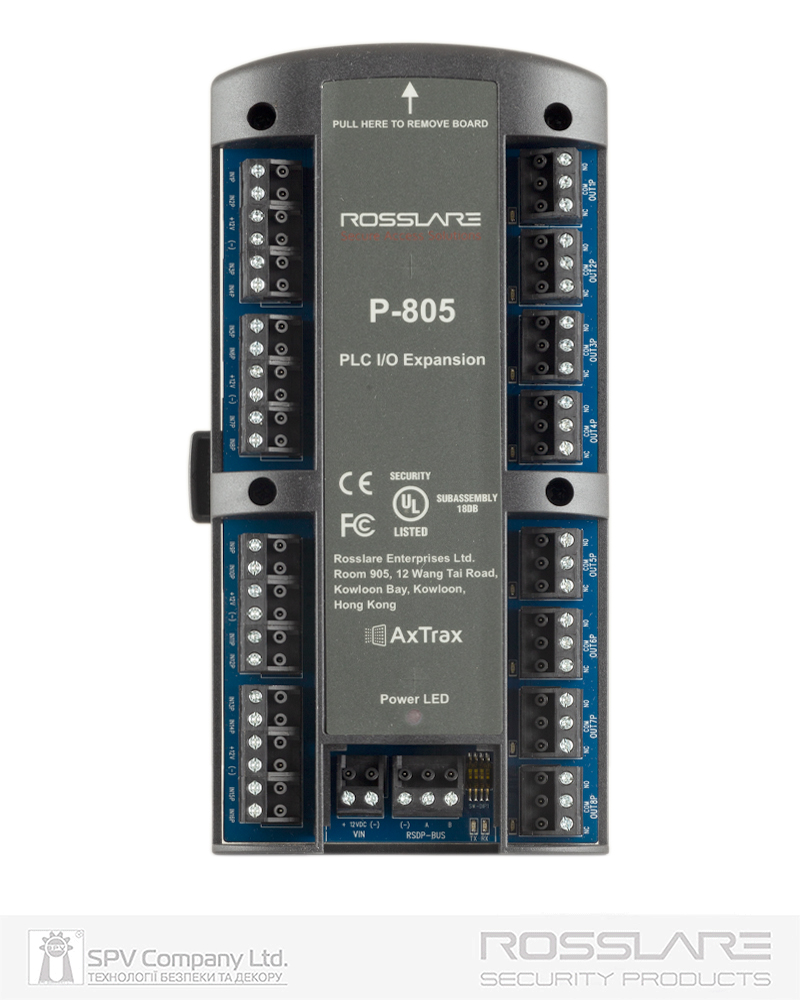

Плата розширення ROSSLARE P805 на 16 електричних входів та 8 реле до AC-825IP 12V

Плата розширення ROSSLARE P805 на 16 електричних контрольованих входів та 8 виходів (реле), до AC-825IP
Плата розширення до мережевих контролерів Rosslare АС-825IP підвищує можливості та гнучкість при побудові мережевих систем контролю доступу.
До одного контролеру AC-825IP може бути підключено до 12 плат розширення серії R/S/D/P - 805.
Одна плата встановлюється до спеціального роз’єму на самому контролері AC-825IP, решта (з підключенням по OSDP) – до корпусів ME-1515, яки оснащені блоком живлення (в один корпус може бути встановлено дві плати розширення).
Також плати розширення можут бути встановлени без корпусу на DIN рейки з підключенням сторонього живлення.
Одна плата розширення P-805 має на борту 16 контрольованих електричних входів та 8 реле. Це дозволяє підключити до контролеру AC-825IP 16 електрічних механізмів моніторінгу стану об'єкта (наприклад, кнопки виходу, сигнали спрацювання інших приладів або датчики стану дверей/вікон, руху, диму тощо), а також керувати 8 виконавчими механизмами СКД (замки, ригелі, защіпки, магніти) або електричними входами на інші пристрої (наприклад, сигналізації)  й керувати ними або логикою складного приладу, наприклад, кнопками поверхів ліфту висотної будівлі.

Кожен електрічний вхід може мати чотири стани - нормально розімкнений, нормально замкнутий, нормально розімкнений і контрольований 1-м або 2-ма резисторами, та нормально замкнутий, контрольований 1-м або 2-ма резисторами.
Це надає можливість контролювати таки стани моніторінгу:
Неконтрольовані входи (без резисторів) мають два стани:
 Нормальний (NC/NO)
 Ненормальний (Протилежні)
Контрольовані входи (з 1-м або 2-ма резисторами) мають три стани:
 Нормальний стан
 Ненормальний стан
 Пошкоджений стан
Пошкоджений стан надає інформацію про спробу несанкціонованого доступу через вхідний контур або встановлення несправних апаратних засобів СКД.

Технічні характеристики:
-    Напруга живлення: 12-16 В постійного струму, струм споживання - max. 380 мА (без урахування споживання підключених пристроїв)
-    Контрольовані входи:
Кількість входів: 16
Максимальні напруга на входах: 5VDC
-    Вихідні реле:
Кількість реле: 8
Тип реле: SPDT (Form-C (NO/COM/NC))
Максимальні параметри комутації: 5 A @ 30 VDC або 5 A @ 30 VAC
-    Розміри (ширина х висота х товщина), мм:  87 х 178 х 38
-   Вага 0,284 кг.
-   Температура експлуатації:  0°C ... +50°C
