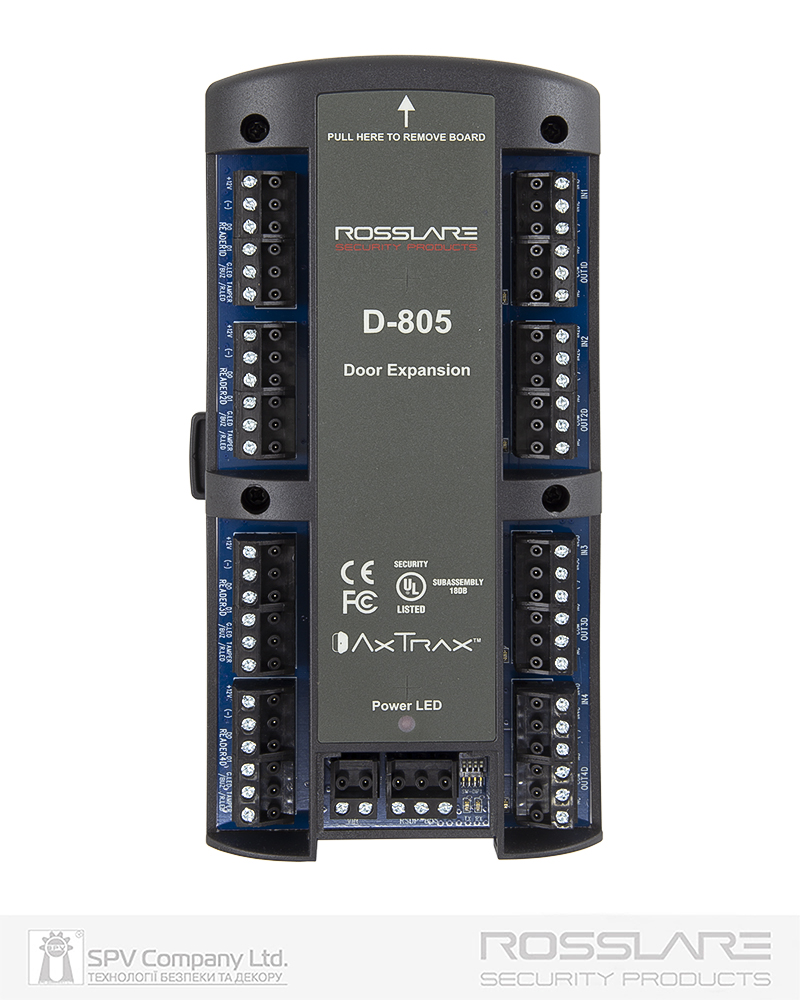

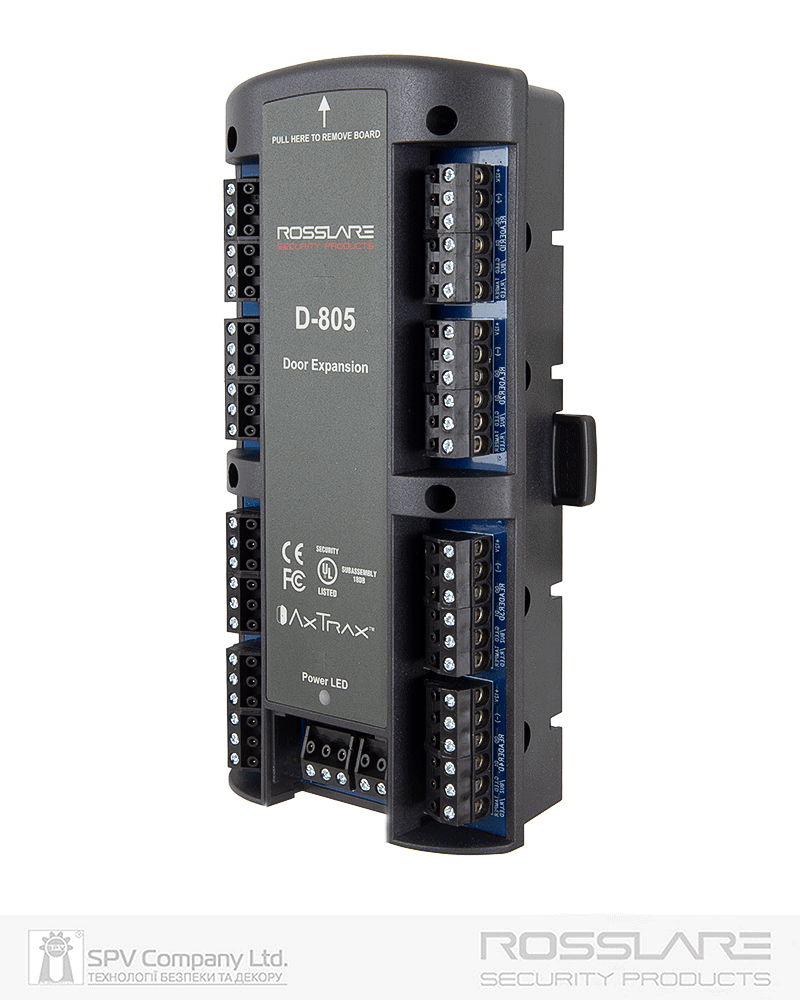

Плата розширення ROSSLARE D805 на 4 зчитувача, до AC-825IP 12V

Плата розширення ROSSLARE D-805 на 4 зчитувача, 4 реле, та 8 електричних входів до AC-825IP
Плата розширення до мережевих контролерів Rosslare АС-825IP підвищує можливості та гнучкість при побудові мережевих систем контролю доступу.
До одного контролеру AC-825IP може бути підключено до 12 плат розширення серії R/S/D/P - 805.
Одна плата встановлюється до спеціального роз’єму на самому контролері AC-825IP, решта (з підключенням по OSDP) – до корпусів ME-1515, яки оснащені блоком живлення (в один корпус може бути встановлено дві плати розширення).
Також плати розширення можут бути встановлени без корпусу на DIN рейки з підключенням сторонього живлення.
Одна плата розширення D-805 дозволяє підключити до контролеру чотири додаткових зчитувача або кодових панелей и через контролер AC-825IP додатково керувати доступом до чотирьох дверей на вхід або двома дверима на вхід та вихід. Також додатково на платі розміщено 8 електрічних контрольованих входів для отримання вхідних сигналів. Наприклад, кнопки виходу при одностороньому контролі дверей, та/або датчики стану дверей, вікон, руху, освітлення тощо.
Кожен такий вхід може мати чотири стани - нормально розімкнений, нормально замкнутий, нормально розімкнений і контрольований 1-м або 2-ма резисторами, та нормально замкнутий, контрольований 1-м або 2-ма резисторами.
Це надає можливість контролювати таки стани моніторінгу:
Неконтрольовані входи (без резисторів) мають два стани:
 Нормальний (NC/NO)
 Ненормальний (Протилежні)
Контрольовані входи (з 1-м або 2-ма резисторами) мають три стани:
 Нормальний стан
 Ненормальний стан
 Пошкоджений стан
Пошкоджений стан надає інформацію про спробу несанкціонованого доступу через вхідний контур або встановлення несправних апаратних засобів СКД.

Технічні характеристики:
-    Напруга живлення: 12 В постійного струму, струм споживання -  max. 220 мА (без урахування споживання підключених пристроїв)
-    Інтерфейс зі зчитувачами: відповідно до інтерфейсів, яки підтримуються контролером та програмним забезпеченням  AxTraxNG™ (Wiegand.., Clock&Data)
-    Вихідна напруга для живлення зчитувачів: 10-12 В постійного струму, максимальний струм споживання зчитувача 245 мА
-    Вихідні реле:
Кількість реле: 4
Тип реле: SPDT (COM, NO, NC)
Максимальний струм комутації: 5 А
-    Розміри плати (ширина х висота х товщина), мм:  87 х 178 х 38
-   Вага: 0,268 кг.
-   Температура експлуатації:  0°C ... +50°C
