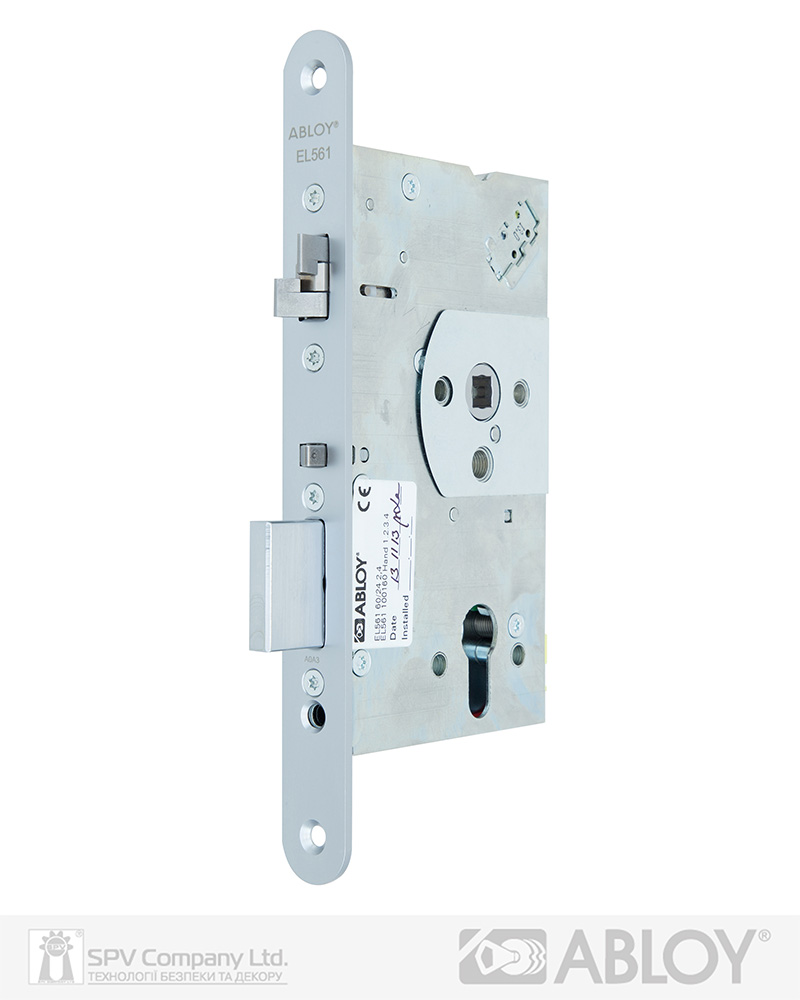

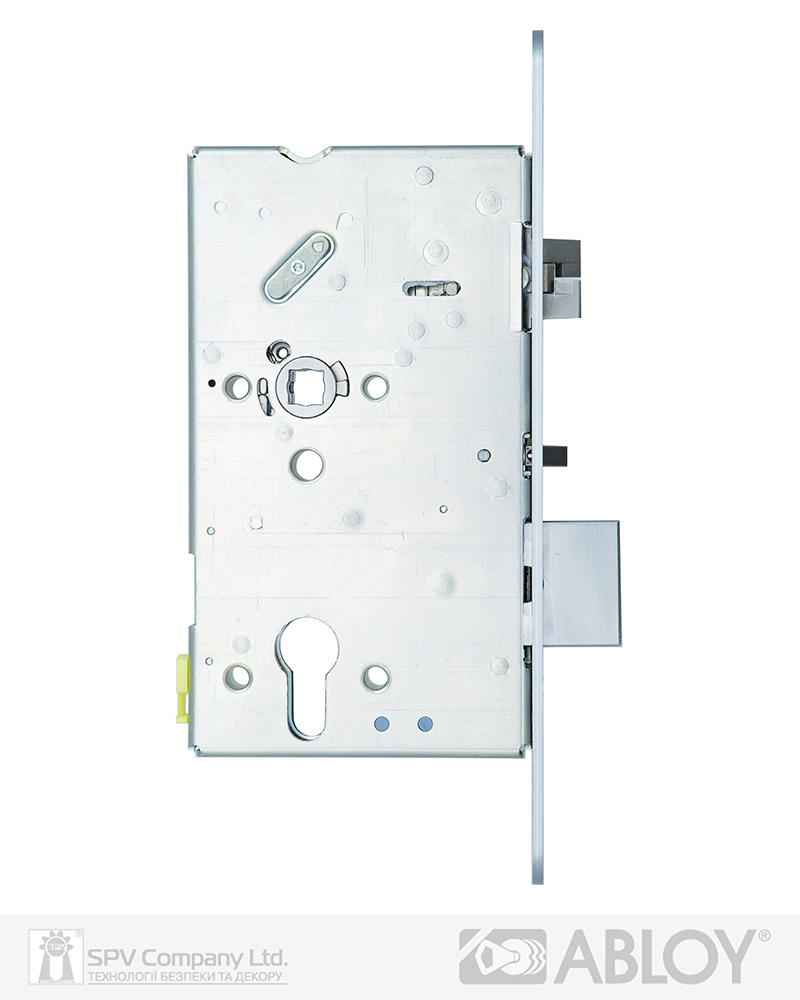

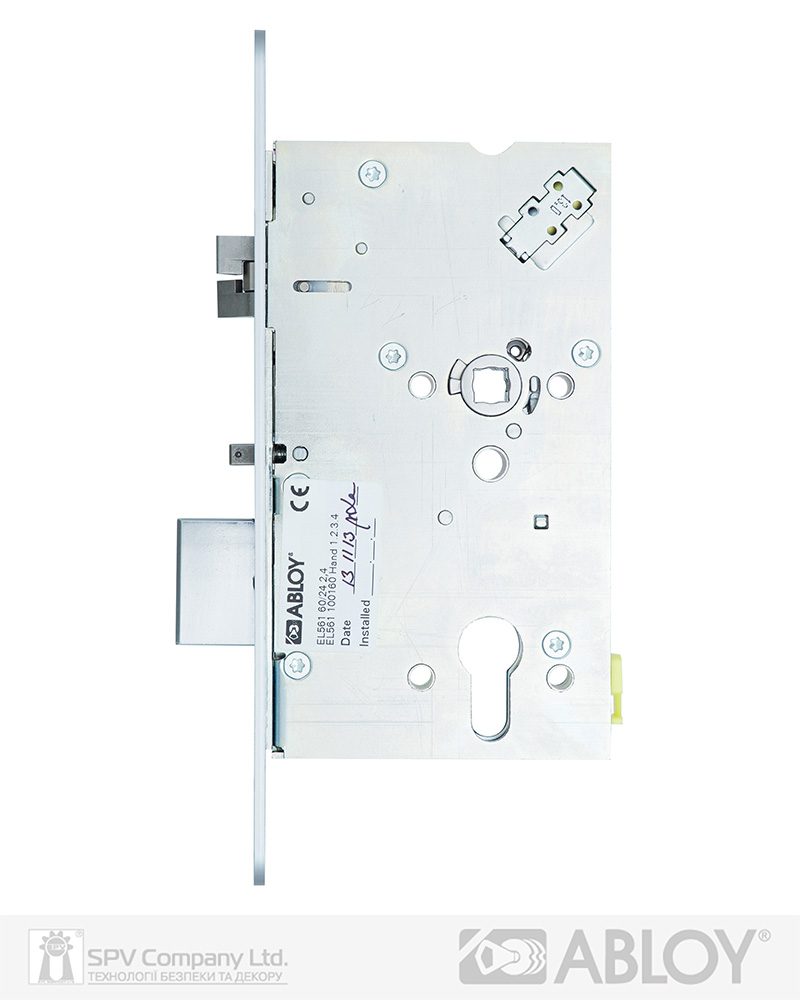

Замок електромеханічний ABLOY EL 561 BS60мм 72мм FP24 RS UNIV DIN SOL 12-24V NC/NO EI EL542/543

Електромеханічний соленоїдний замок ABLOY® EL561 з керованими з обох сторін електричним імпульсом ручками, для дверей, на яких необхідно контролювати прохід з обох боків.

Електромеханічні замки соленоїдного типу, класу High Security EL560/561 призначені для суцільних дерев'яних та металевих дверей з середньою прохідністю для типових об’єктів застосування – торгових / офісних приміщень, лікарень, освітніх центрів, готелів, житлових будинків. Найбільш підходять до ситуацій, коли необхідно поєднати переваги механічного відмикання за допомогою ручки з вимогами до контрольованого доступу. Інтегровані контакти стану замків можна підключати до різних систем для отримання зворотного зв’язку та використовувати для контролю стану дверей в системах безпеки


Переваги:
- замок універсальний (лівий / правий);
- ззовні та зсередини ручки керуються електричним імпульсом;
- нормально замкнений / нормально відімкнений - налаштовується при встановленні;
- замок із контролем з двох боків, використовується там, де існує необхідність контролювати вхід та вихід із приміщення;
- можливості побудови системи розмежування контролю доступу;
- фалева защіпка блокується при замиканні, виконує функцію додаткового ригелю;

- налаштування функцій NO/NC та сторонності відкривання роботи замка ( праві/ліві ) завжди можна здійснити безпосередньо на робочому місці при встановленні замка у двері;
- виходи для індикації, які можна використовувати в СКВД (системах контролю віддаленого доступу):
         а) фіксація ригеля у зачиненому стані;
         б) замок відімкнений;
         в) положення дверей;
         г) ручка натиснута;
         д) застосовано відмикання замка циліндром;
         е) петля саботажу, обрив якої сигналізує про пошкодження з'єднувального кабелю замка;
- автоматичне механічне блокування замка при зачиненні дверей;
- замок може застосовуватись в протипожежних дверях (згідно EN 1634-1);
- замок не може бути застосований на евакуаційних виходах;
- замок відповідає міжнародним стандартам (згідно EN14846);
- обробка корпусу замка: сталь хромована.

Технічні особливості:
- діапазон стабілізованої робочої напруги: 12 / 24 В постійного струму;
- споживання: 12VDC: 550 / 240 mA, 24VDC: 300 / 130 mA
- керування:
      а) ззовні та зсередини в залежності від налаштувань:
           1) замок нормально зачінений NC:
                 і) без напруги, обидві ручки мають вільний хід, замок залишається зачіненим;
                іі) подання напруги, натискання на будь-яку ручку відкриває замок.
           2) замок нормально відчинений NO:
                 і) без напруги, натискання на будь-яку ручку відкриває замок;
                іі) подання напруги,  зовнішня та внутрішня ручки мають вільний хід, замок залишається зачіненим.
      б) пріоритетне відчинення механічним DIN-циліндром з обох сторін дверей, зачинення замка - автоматичне, при закритті дверей;
- замок використовується з цільним штоком 8/9 мм;
- шток,  зворотна планка до комплекту замка не входять, підбираються та замовляються окремо із додаткових аксесуарів;
- необхідний простір між зворотною планкою та корпусом замка в зачиненому стані: 2,0 – 5,5 мм;
- BаckSet: 60 мм;
- межцентрова відстань: 72 мм;

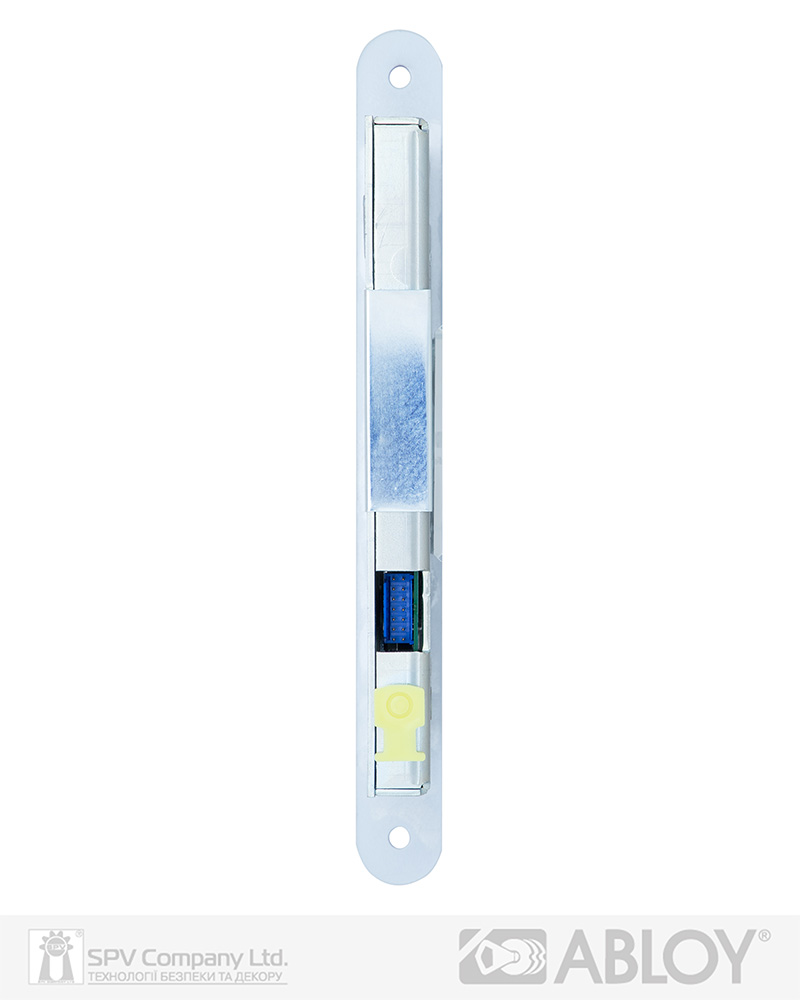

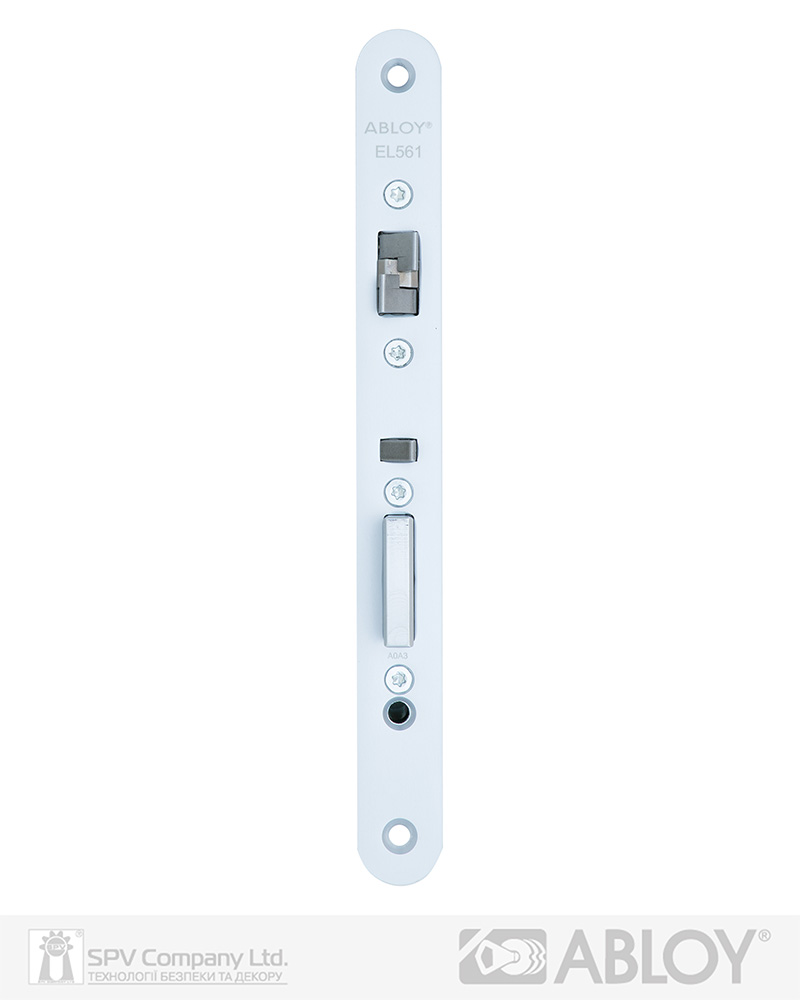

- передня (торцева) планка корпусу замка: заокруглена, симетрична, ширина 24 мм;
- неможливо використовувати замок сумісно із розпашною дверною автоматикою.

Додаткові аксесуари:
- зворотні планки заокруглені ABLOY: EA 325, EA 326, EA 327, EA 328, EA 332, EA 324, EA 322, EA 329 (при виборі EA 332 зазначається сторонність: ліва L DIN / права R DIN);
- зворотні планки прямокутні ABLOY: EA 330, EA 331;
- зворотні планки кутові ABLOY: EA 321, EA 323 (при виборі зазначається сторонність: ліва L DIN / права R DIN);
- фурнітура на роздільному щитку ABLOY: ручки ФОРУМ 4/004 + щиток 004PZ;
- фурнітура на суцільному щитку ABLOY: ІНОКСІ 3-19/012 PZ+PZ (зовнішій та внутрішній щитки з отвором під циліндр), ІНОКСІ 3-19/012 PZ+BL (зовнішній щиток з отвором під циліндр, внутрішніх – глухий);
- циліндр односторонній ABLOY: CY321, CY331;
- циліндр двосторонній ABLOY типу ключ-ключ: CY322, CY332;
- броненакладка ABLOY: CH101;
- кабель ABLOY: EA218 (6м), ЕА219 (10м);
- кабелепрохід ABLOY або LINK VKU відповідних параметрів за призначенням.

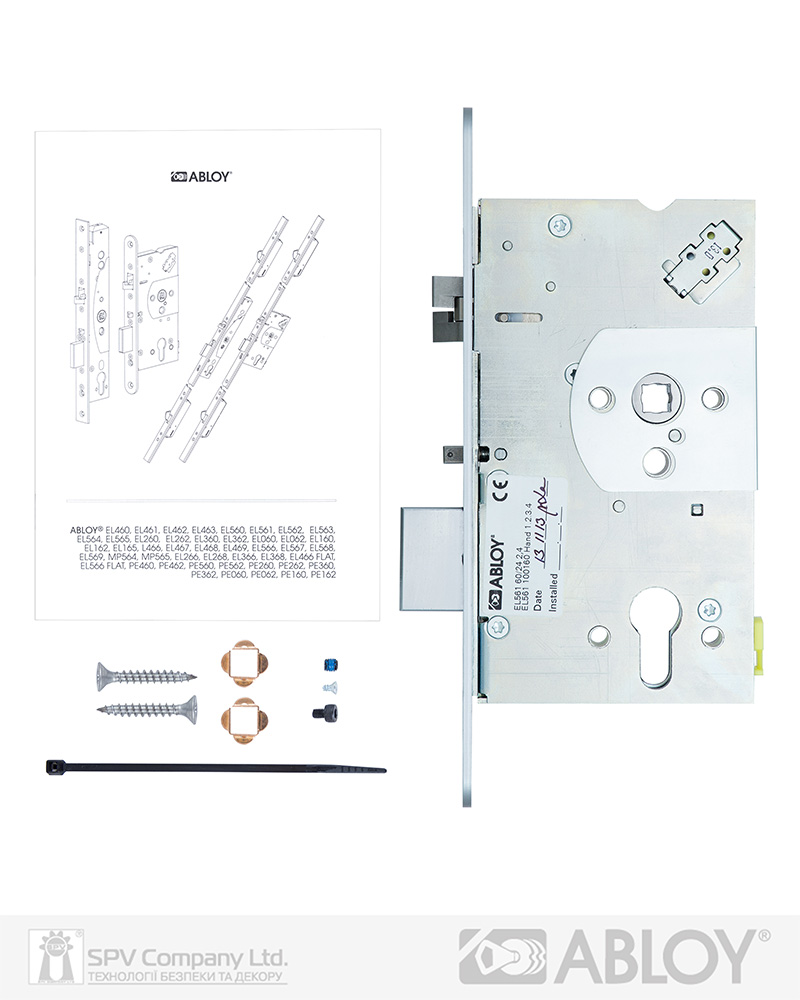

Комплектація:
корпус замка,
монтажний комплект з елементами кріплення,
адаптери 1 мм для штока 8мм,
паспорт-інструкція користувача,
пакувальна упаковка
