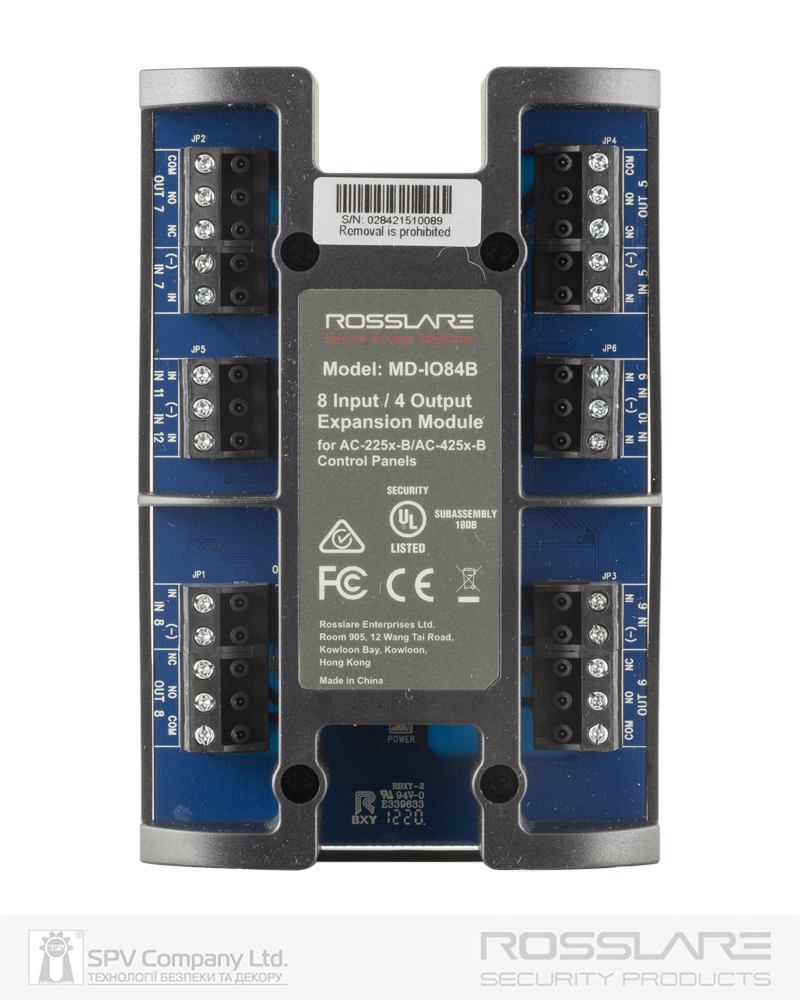

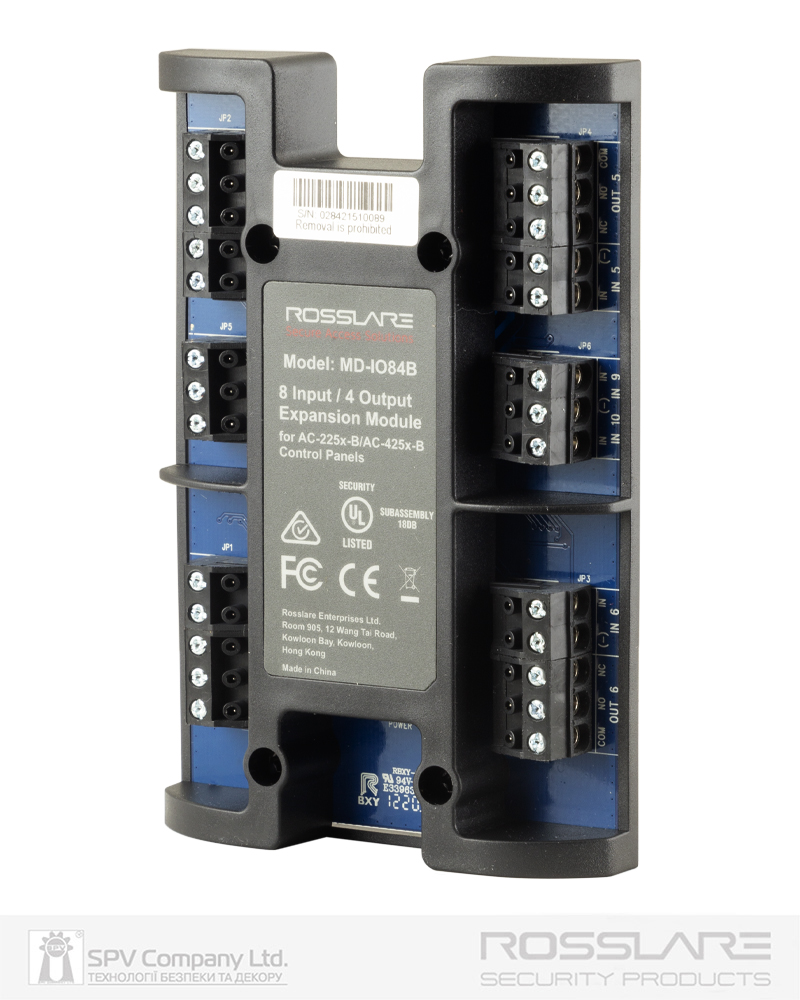

Плата розширення ROSSLARE MD-IO84B до AC-225x-B/ AC-425x-B додаткові 8 ел. входів, 4 реле

Плата розширення MD-IO84B від Rosslare — це плагінний модуль розширення для панелей контролю доступу AC-225x-B і AC-425x-B від Rosslare. Ця плата розширення вводу/виводу (Input/Output)  додає 8 (вісім) контрольованих виходів  та 4(чотири) релейні виходи (5 А, форма C NO/NC). Встановлення модуля в індивідуальний порт розширення на контролерах займає менше однієї хвилини з автоматичним розпізнаванням.
Після встановлення та ввімкнення панелі плату можна побачити на сервері Rosslare AxTraxNG™ та запрограмувати її для контролю доступу та/або автоматизації.
Розширений зв’язок із контролером, дозволяє оновлювати мікропрограму та реєструвати події в режимі реального часу з підтримкою повної автономної роботи головної панелі.

ОСНОВНІ ПЕРЕВАГИ:
▪ Додає контролеру 8 (вісім) додаткових контрольованих входів для сигналів. Наприклад, кнопки виходу при одностороньому контролі дверей, та/або датчики стану дверей, вікон, руху, освітлення, сигналізації тощо.
▪ Додає контролеру 4 (чотири) додаткові повністю програмовані релейні виходи для керування замками або іншими приладами
▪ Світлодіодний відгук для живлення 12 В і активації реле
▪ Економічний і простий монтаж
▪ Сумісний із мережевими  AC-225x-B/ AC-425x-B від Rosslare,
▪ Конфігурування вхідних та вихідних сигналів за допомогою ПО Rosslare  AxTraxNG™ (безкоштовно до 256 зчітувачів)

Кожен електрічний вхід може мати чотири стани - нормально розімкнений, нормально замкнутий, нормально розімкнений і контрольований 1-м або 2-ма резисторами, та нормально замкнутий, контрольований 1-м або 2-ма резисторами.
Це надає можливість контролювати таки стани моніторінгу:
Неконтрольовані входи (без резисторів) мають два стани:
 Нормальний (NC/NO)
 Ненормальний (Протилежні)
Контрольовані входи (з 1-м або 2-ма резисторами) мають три стани:
 Нормальний стан
 Ненормальний стан
 Пошкоджений стан
Пошкоджений стан надає інформацію про спробу несанкціонованого доступу через вхідний контур або встановлення несправних апаратних засобів СКД.

ЕЛЕКТРИЧНІ ХАРАКТЕРИСТИКИ
▪ Вхідна напруга: 12 В постійного струму
▪ Споживання (не включаючи підключені пристрої): Режим очікування: 30 мА, Максимум: 135 мА
▪ Реле керування:(4 реле):
   Тип реле: SPDT (Form-C (NO/COM/NC));
   Максимальний струм на контактах реле 5А@30VDC
▪ Кількість входів: 8
   Максимум 5 В постійного струму

Світлодіодні індикатори
▪ Світлодіодний індикатор живлення.
▪ Вихідні світлодіоди:

Чотири світлодіоди; кожен вихідний світлодіод активний, коли активовано вихідне реле
і  NO та COM контакти замкнуті

ФІЗИЧНІ ХАРАКТЕРИСТИКИ
▪ Розміри (Д x Ш x В) 100 x 75,9 x 32,5 мм
▪ Вага 0,0982 г
