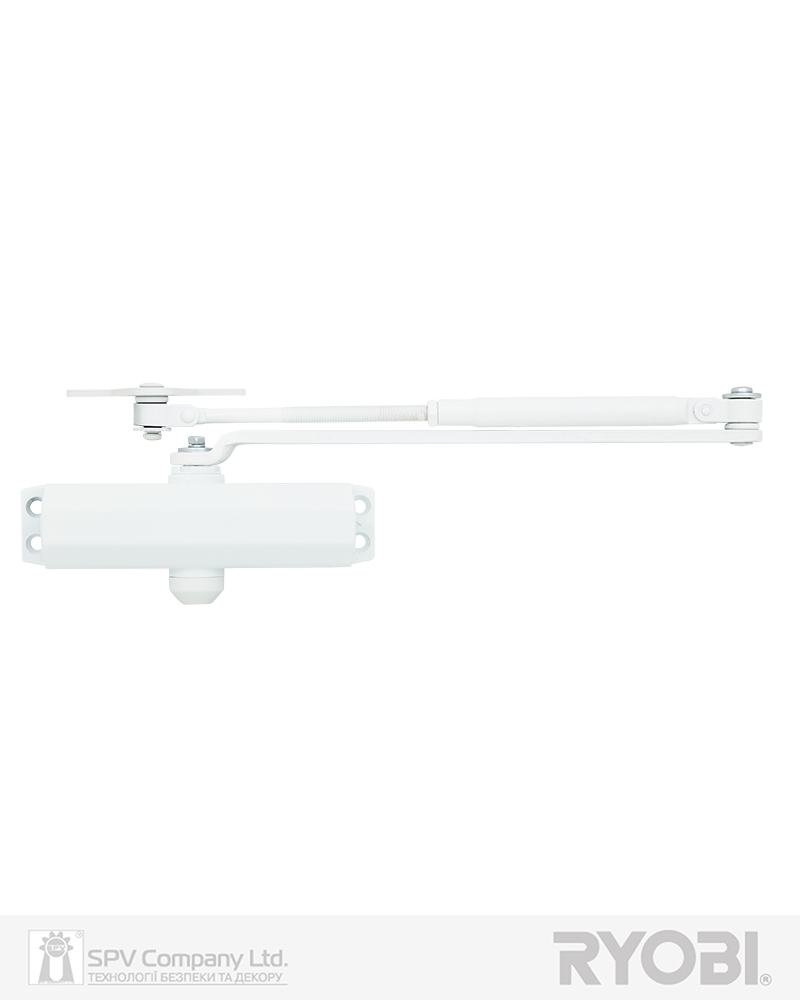

Дотягувач накладний RYOBI *8800 8803 GLOSSY_WHITE UNIV_ARM EN_2/3 65кг 965мм FIRE

Дотягувач дверей RYOBI® 8803 UNIV (Японія) накладного типу – призначений для керування внутрішніми та легкими зовнішніми дверима.
Повністю контролює весь цикл зачинення дверей з роздільно регульованими швидкістями початкового та кінцевого зачинення (прихлопу).
Можліве встановлення зі сторони зачинення дверей на дверну стулку з використанням кронштейну паралельної тяги (2 клас).
Корпус виготовлений за технологією лиття алюмінію під високим тиском.

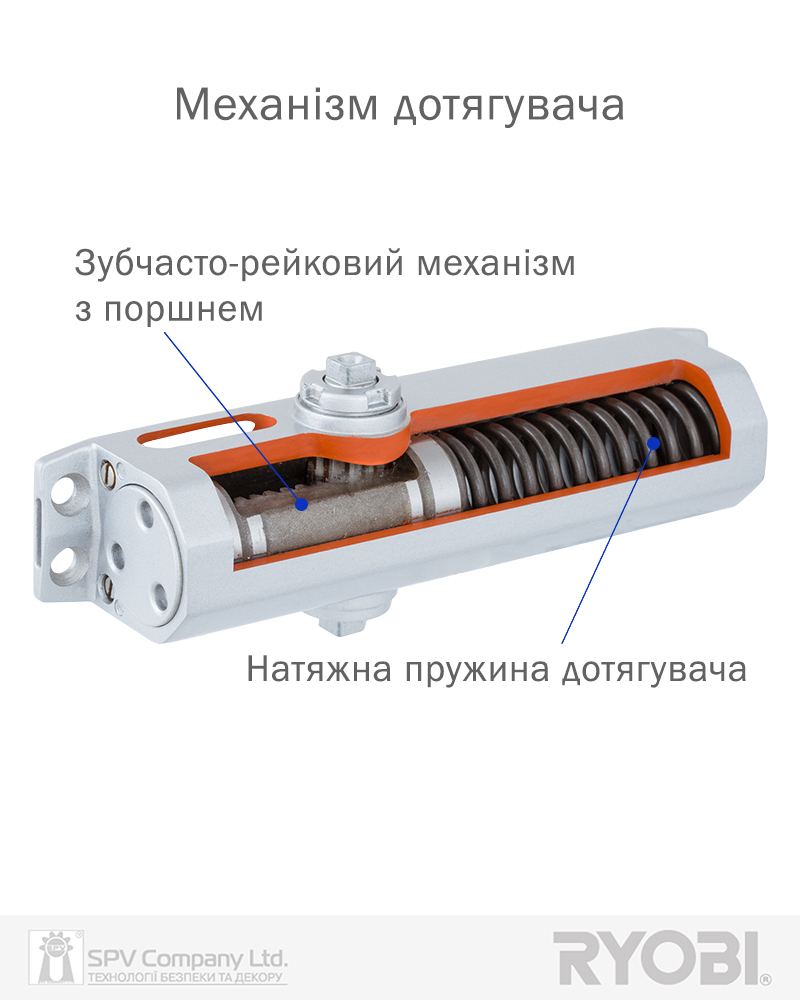

Внутрішній механізм - шестерно-рейкового типу (Rack&Pinion)

Колір обробки - фарба біла.

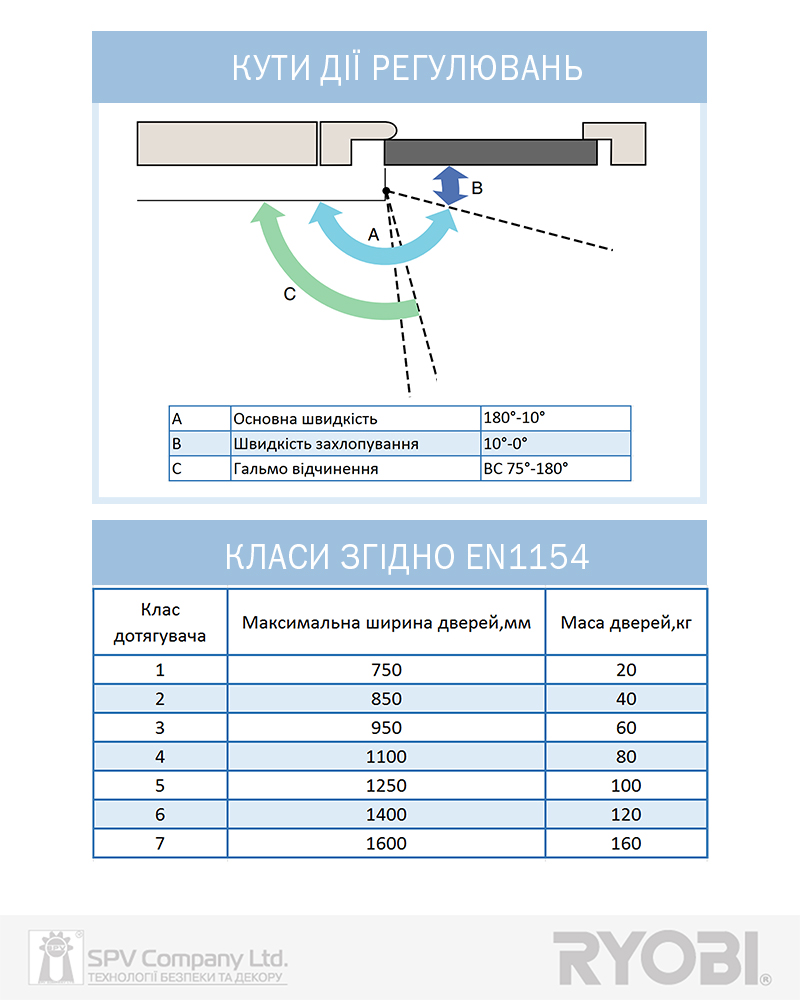

Дотягувач відповідає 2/3 класу згідно EN1154, при встановленні із стандартною тягою, в залежності від місця монтажу.
При встановленні з паралельною тягою відповідає 2 класу.
Може бути використаний на протипожежних дверях, встановленний по 3 классу.
Максимальна вага дверей 65кг,
Максимальна ширина дверей 965мм.

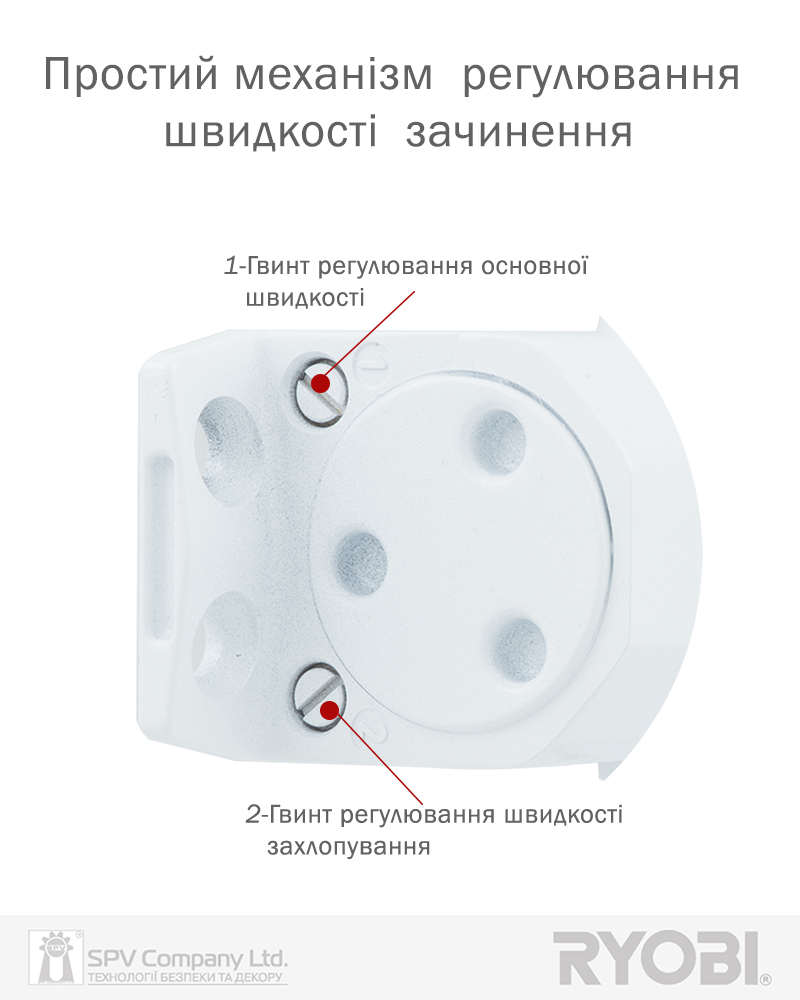

Роздільне регулювання початкової та кінцевої швидкостей зачинення.
Ресурс експлуатації 500 000 циклів.
Робоча температура від -20°С до +45°С.
Розміри 178х41х64,5мм.

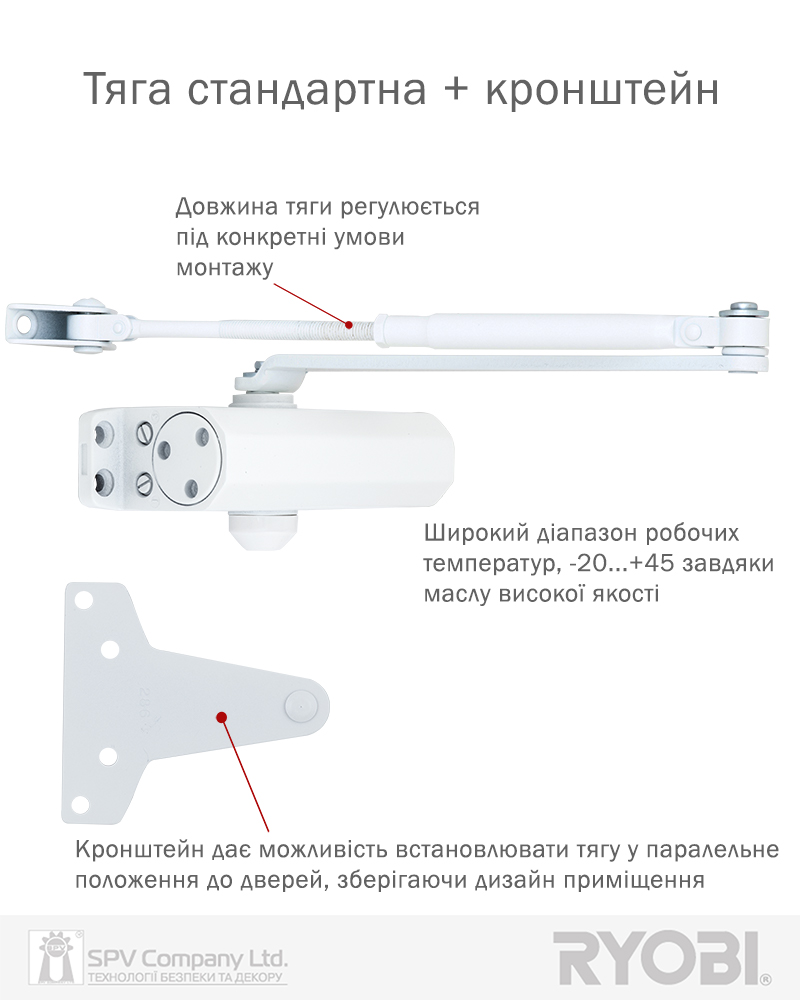

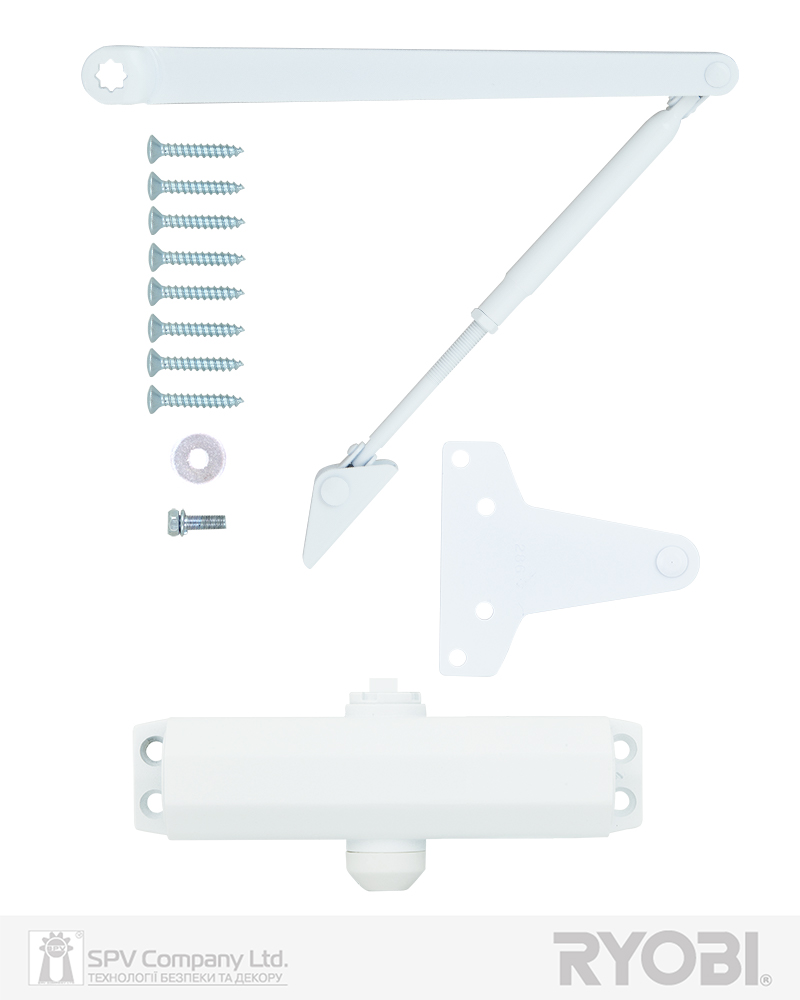

Комплектація: дотягувач, комплект кріплення, тяга стандартна, кронштейн паралельної тяги.

Регулювання класу дотягувача відбувається шляхом переміщення дотягувача по дверному полотну, див. монтажний шаблон який входить в комплектацію з дотягувачем.

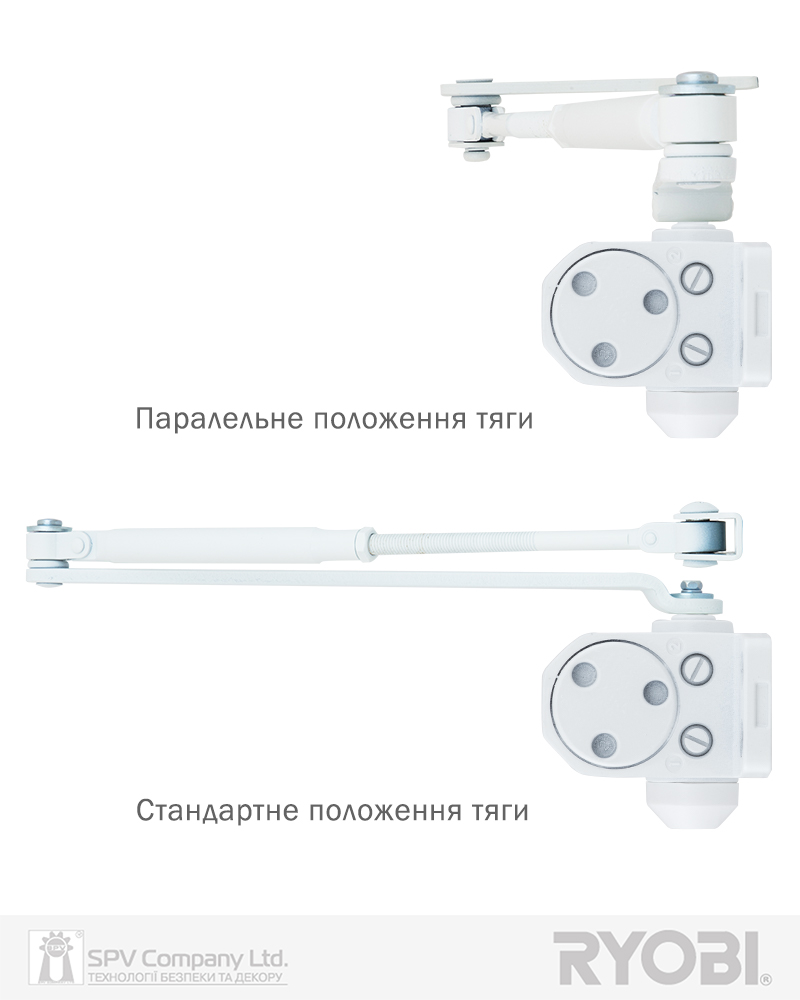

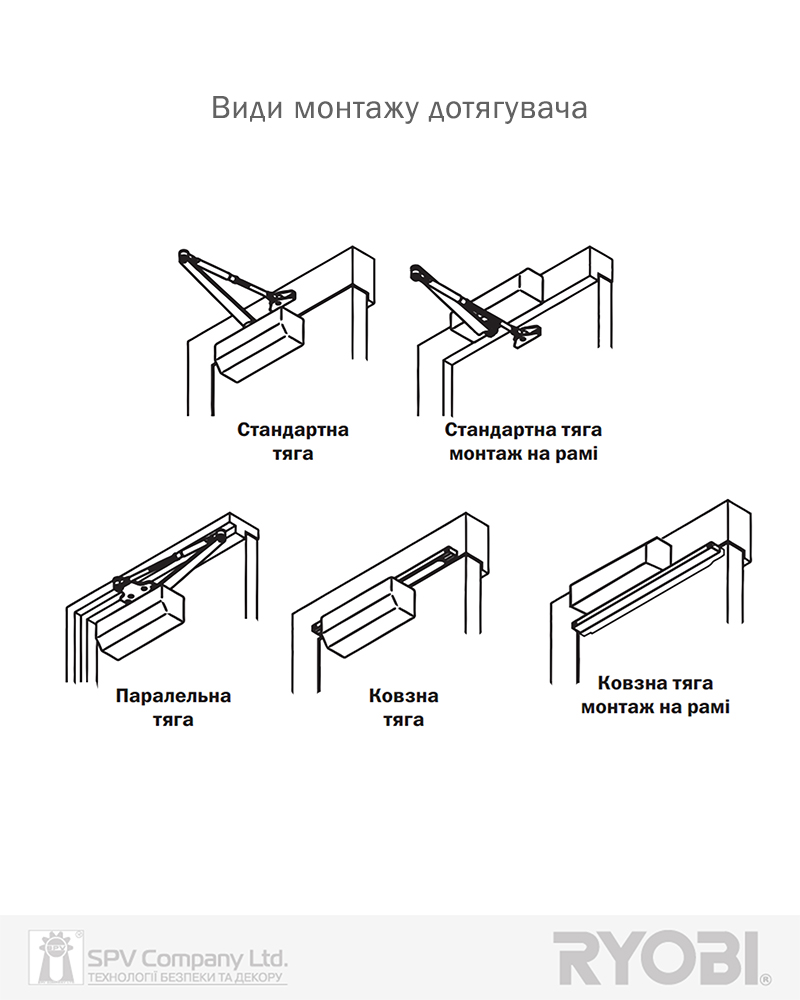

Стандартна тяга, т.з. «коліно», надає два варіанта встановлення дотягувача на дверях.
1.    Зі сторони відкривання дверей: корпус дотягувача встановлюється на дверну стулку, тяга – на дверну раму.
2.    Зі сторони закривання  дверей: корпус дотягувача встановлюється на дверну раму, тяга на стулку.

Кронштейн паралельної тяги додає ще один варіант встановлення дотягувача:
В разі неможливості встановлення корпусу дотягувача на дверну раму зі сторони закривання дверей (немає місця), кронштейн паралельної тяги, т. з. «трикутник» або «косинка», дозволяє встановити на цій стороні корпус дотягувача на дверне полотно, а тягу з цім кронштейном на раму. При цьому тяга прийме паралельне положення до площини дверей. Див. схему монтажа.

N.B.
При монтажі на дверній рамі з боку закривання, щоб уникнути самовільного розкручування гвинта кріплення тяги до корпусу дотягувача і, як наслідок, псування самої тяги, обов'язково використовувати гровер (є в комплекті поставки) і, рекомендовано, фіксатор різьблення.

При установці на дверях, розташованих зовні приміщень, дотягувач повинен перебувати під навісом, щоб уникнути попадання вологи (тяга дотягувача - сталева).

При виконанні регулювань клапанів швидкостей (існують на всіх моделях) дотягувачів , а також клапанів гальм відчинення та уповільнення зачинення (на тих моделях, де вони існують) уважно видстежувати ступінь відкручування (проти часової стрілки). Клапан не повинен бути викручений більше за площину корпуса дотягувача.
В протилежному випадку можливо підтікання рідини(мастила) із дотягувача під час його роботи і, як наслідок, завоздушення дотягувача. Це не може бути враховано як гарантійний випадок.
