Замок електромеханічний VIRO V06 BS70мм T1/T2 DIN 12VAC NC GATE накладний V96 SS відкривання всередину

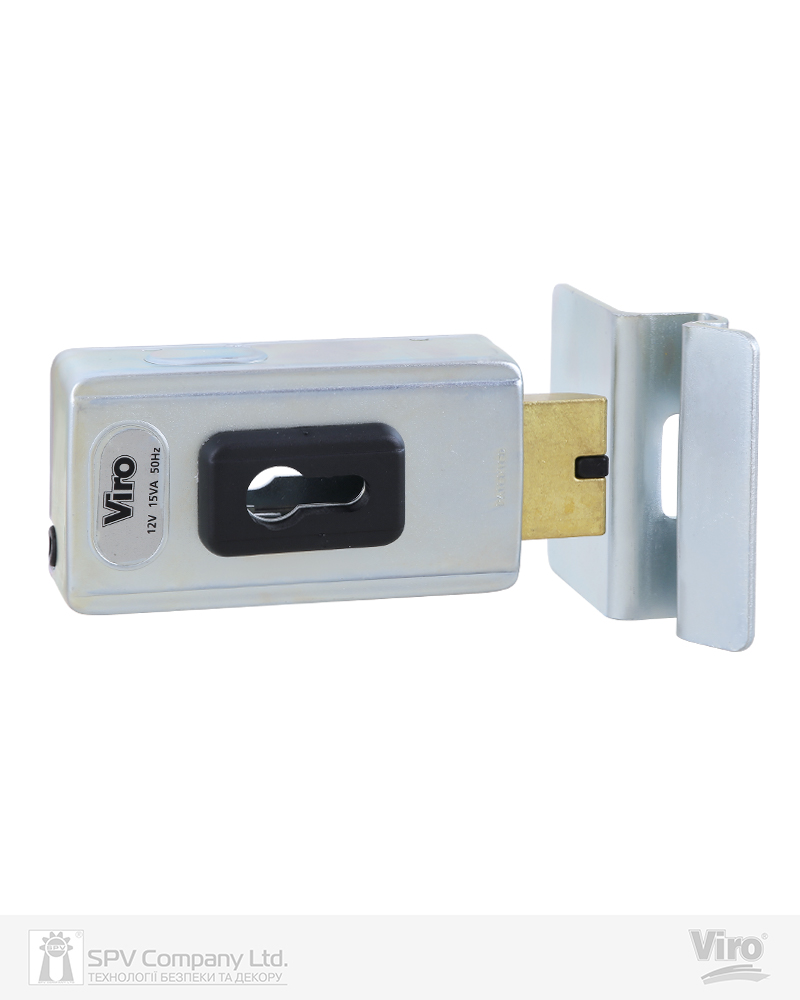

Електромеханічний накладний замок гаражного типу VIRO V06 (серія V1.7918) з рухомим косим ригелем, низькою напругою живлення змінного струму, подвійним режимом роботи призначений для внутрішніх і зовнішніх суцільних дерев’яних й металевих дверей, механічних та автоматичних воріт, вуличних хвірток з вузькою рамою.

Переваги:
- замок універсальний, правий, лівий: оцинкована сталь, для дверей, воріт, хвірток, що відкриваються всередину;
- тип встановлення замка: вертикальний або горизонтальний;
- компактність за розмірами: ідеальний для вуличного встановлення на вузьких рамах воріт і хвірток;
- режими регулювання роботи замка: “СЕРВІС” та “БЕЗПЕКА”;
- стандартний режим комплектації постачання замка “СЕРВІС”: переведення в режим “БЕЗПЕКА” здійснюється за допомогою видалення внутрішнього стопорного фіксатора вибору режиму роботи із замка, покроково дії зазначені в інструкції користувача;
- номінальна напруга: 12В змінного струму (АС) 15VА , Опційно (спецзамовлення) - 24В змінного (AC), 12В або 24В постійного (DC) струму;
- електромеханічна функція: замок нормально замкнений;
- опційна можливість доокомплектування замка або заміни у ньому електричних елементів при експлуатаційній необхідності: трансформаторний блок живлення V7909, випрямляч струму V7911, пара електричних контактів V7903, зазначені елементи не входять до основного комплекту замка та при необхідності замовляються окремо додатково;
  - замок зломостійкий: витримує навантаження на міцність не менше 540 кг;

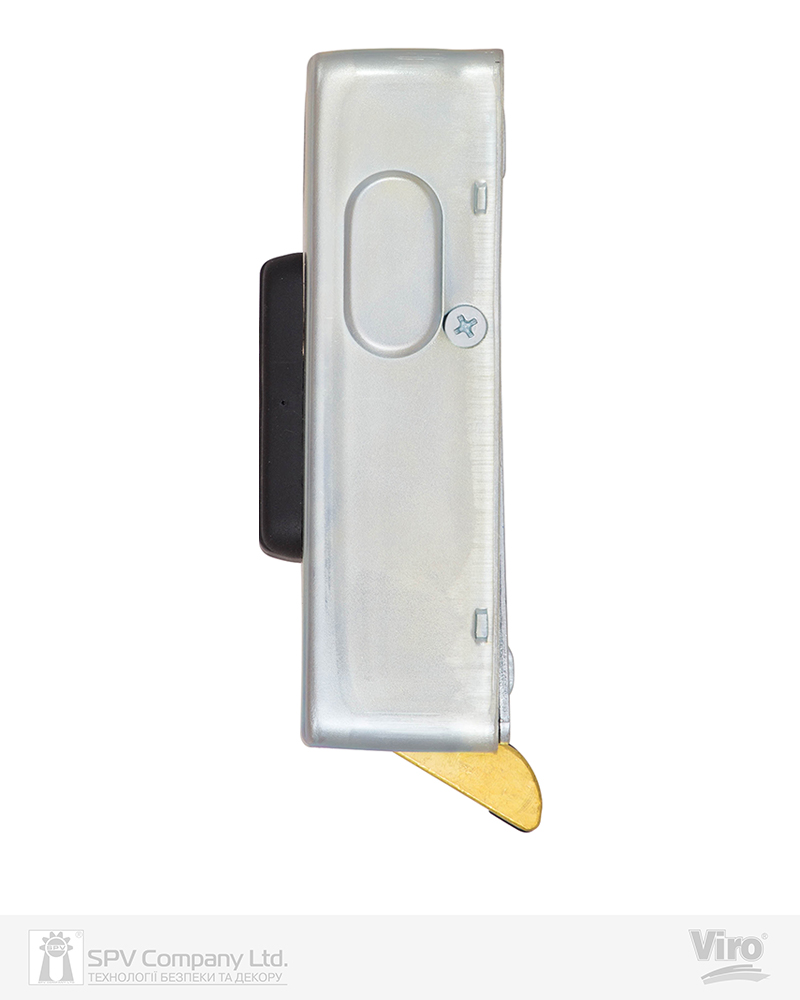

- замок вандалостійкий: рухомий косий ригель у відчиненому стані замка ковзає по поверхні запірної планки, втягуючись у корпус замка та автоматично блокується в зачинений стан, як тільки ввійде в отвір запірної планки, для блокування косого ригеля в отворі запірної планки зазор між ригелем над отвором запірної планки з зовнішньої сторони розміщення завісів повинен становити 1мм;

Особливості:
- BackSet: 70 мм;
- режим роботи  “СЕРВІС”: замок відмикакється при подачі електричного імпульсу керування та залишається відімкненим до тих пір, поки двері, ворота чи хвіртка не будуть зачиненими, в даному режимі замок сумісний для дверей, воріт або хвірток із дверними дотягувачами, дверною автоматикою чи автоматикою для воріт;
- режим роботи “БЕЗПЕКА”: замок відмикається при подачі електричного імпульсу керування та одночасного фізичного натискання на двері, ворота чи хвіртку, в даному режимі замок забороняється використовувати для дверей, воріт або хвірток разом із дверними дотягувачами, дверною автоматикою чи автоматикою для воріт;
- опційна можливість доокомпектування транформаторним блоком живлення V7909: 230В/12В AC, 18-20Вт, 50Гц з коротким проводом з’єднання січенням 2*1мм, до основного комплекту замка не входить;
- опційна можливість доокомплектування випрямлячем струму V7911, який перетворює змінний струм в постійний, забезпечує безшумну роботу замка, запобігає його вібрації та є сумісний з усіма типами елетромагнітних катушок 12В та 24В, до основного комплекту замка не входить;
- опційна можливість доокомплектування парою електричних контактів V7903: в корпусі з нейлону, чорного кольору, контакти з нікельованої латуні, забезпечується контактна бездротова передача напруги від трансформаторного блоку живлення до подвійної електромагнітної катушки, у комплекті разом з парою нейлонових прокладок товщиною 5мм та 2,3мм, заміна заводської модифікації контактів на контакти іншого виробника чи використання проводового з’єднання у замку є недотриманням користувачем експлуатаційних вимог та причиною відмови постачальника у гарантійних зобов’язаннях на виріб, зазначена пара електричних контактів V7903 до основного комплекту замка не входить;

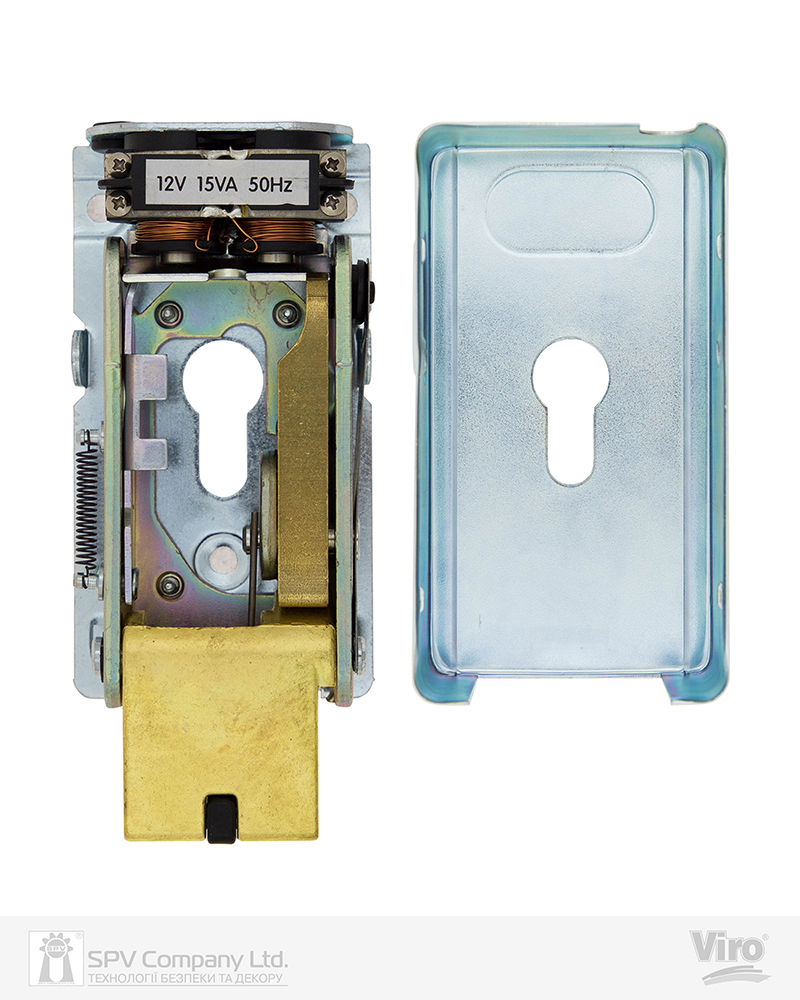

- подвійна електромагнітна катушка V8.7906: 12В, 15Вт, 50Гц, рівномірно розподіляє навантаження на замок, забезпечує високу надійність та довговічність роботи замка, входить до основного комплекту замка;
- опційна можливість замовлення окремої за артикулем моделі замка з мікровимикачем, який забезпечуватиме функцію індикації електромеханічного керування переходу замка з замкненого стану в відімкнений;

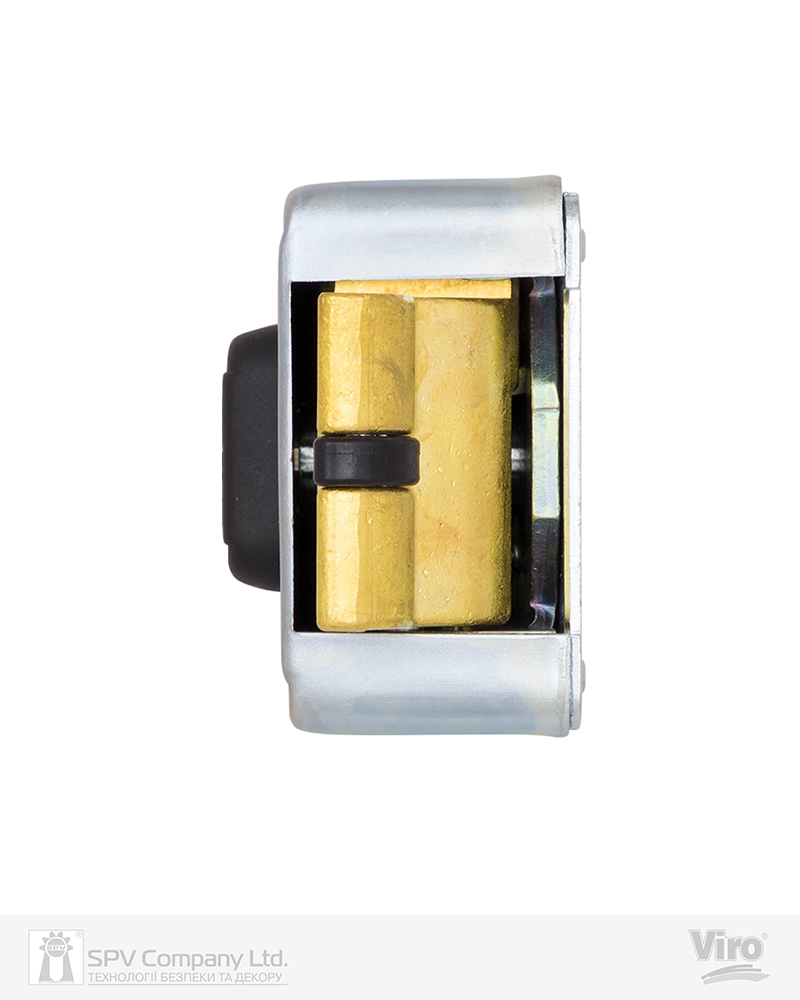

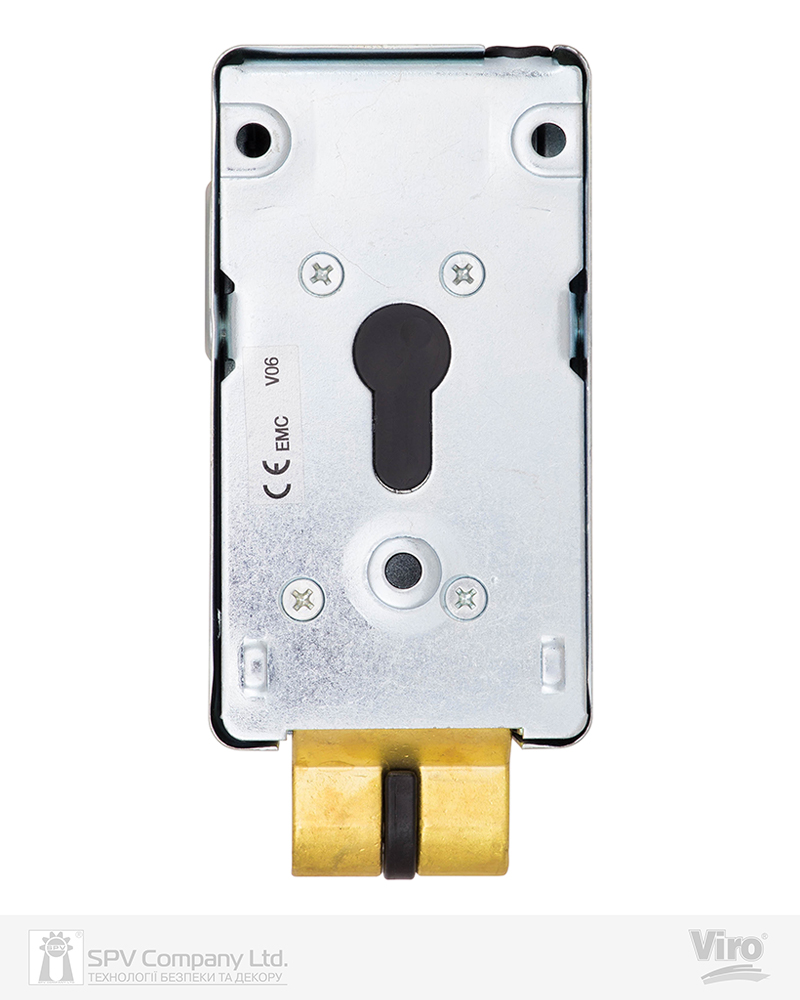

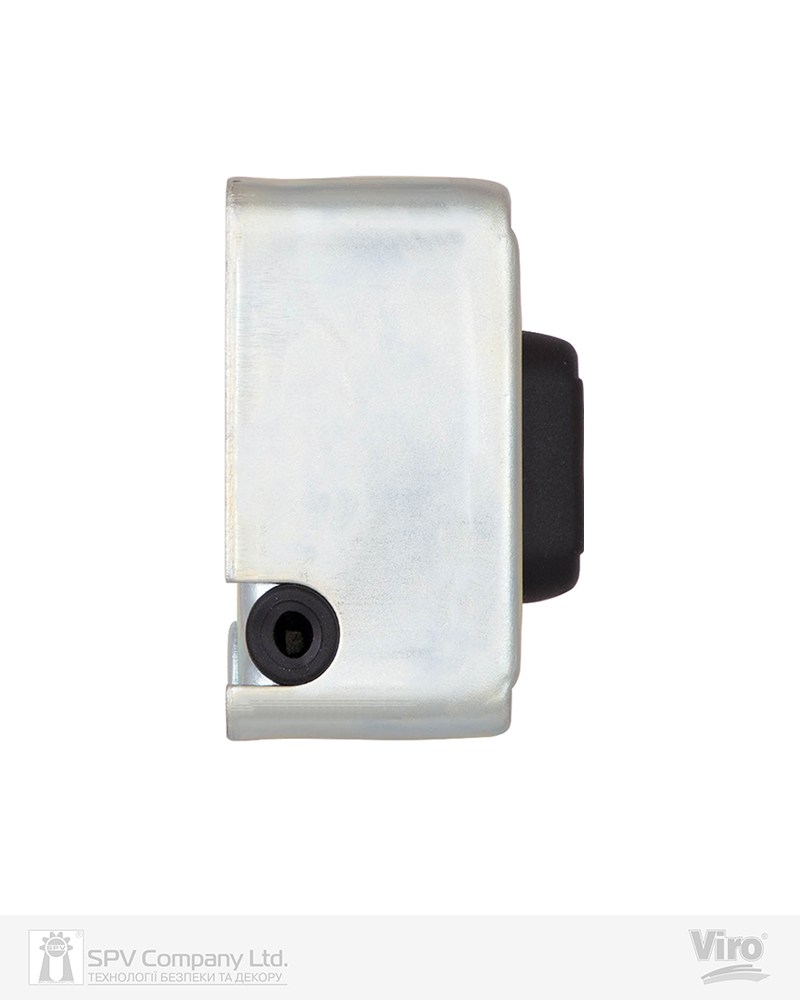

- конструкція замка: корпус цільний (моноблок) з оцинкованої сталі, кришка з листової оцинкованої сталі, супортна захисна накладка циліндра з легованої сталі, косий ригель з твердої латуні, рухомий, при відмиканні втягується у корпус замка, маса замка 1,285 кг, при вуличному монтажі обов’язковою вимогою є встановлення козирків, які не входять до комплекту замка;

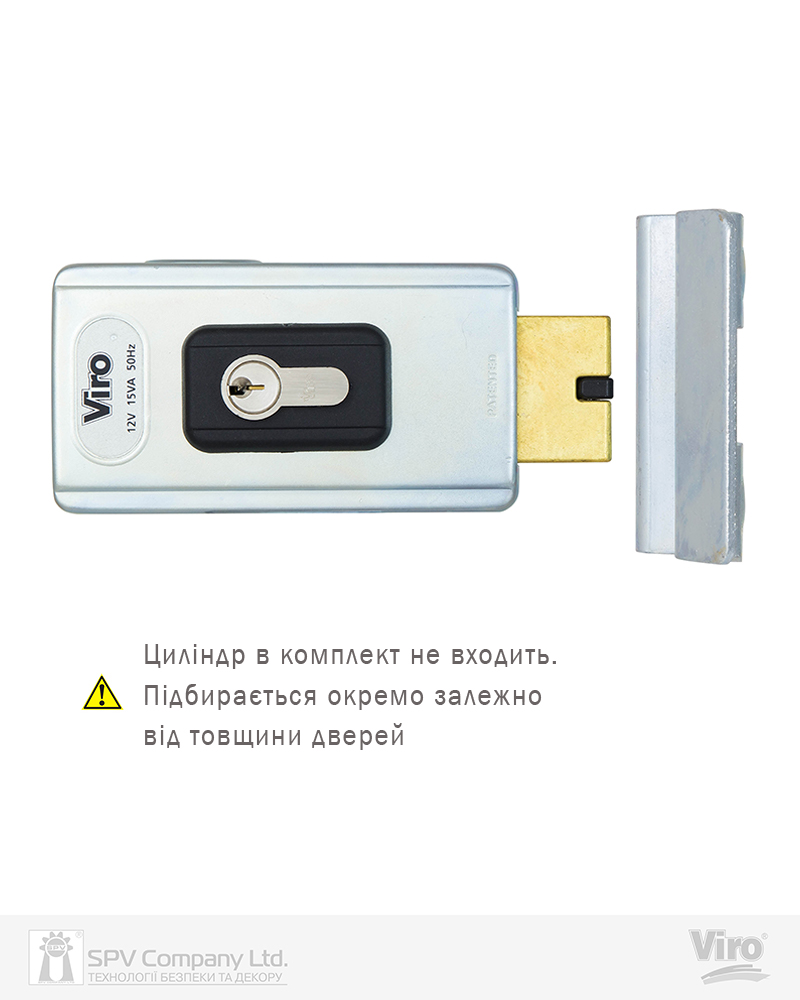

- замок призначений під циліндр DIN-стандарту: односторонній або двосторонній типу ключ-ключ, в основну комплектацію замка циліндр DIN-стандарту не входить, доокомплектовується окремо додатково;
- особливості підбору DIN-циліндра: таблиця підбору зазначена в інструкції користувача в залежності від товщини дверей/рами воріт/хвіртки, мінімальна симетрія циліндра – внутрішня 27мм, зовнішня 31мм, при використанні козирка зовнішня сторона ціиліндра додатково збільшується на 5мм;
- монтажна наземна запірна пластина V9986: цементується в землю або приварюється до нижньої рами воріт чи хвіртки, входить до комплекту замка;
- опційна можливість доокомплектування запірною планкою V7912.117.217, яка використовується завжди, окрім вертикального встановлення замка, не входить до основного комплекту замка;
- зазор між корпусом замка та накладною універсальною запірною планкою V7912.117.217 при горизонтальному монтажі замка – 4мм;
- монтажна наземна запірна пластина V9986, яка використовується при вертикальному монтажі замка, входить до основного комплекту замка;
- зазор між корпусом замка та монтажною наземною запірною пластино V9986 при вертикальному монтажі замка – 3-5мм.

Додаткові аксесуари:
- монтажна наземна запірна пластина V9986;
- вертикальний козирок V9989;
- комплект горизонтального козирка V9990 з монтажною пластиною V7912.0219;
- монтажна пластина V7912.0219 під запірну планку V7912.117.217;
- запірна планка V7912.117.217: накладна, універсальна, нержавіюча сталь, для всіх типів дверей, воріт та хвірток;
- спеціалізований комплект аксесуарів V1.7918.06000: ручка з нейлону, накладна універсальна запірна планка V7912.117.217, комплект V9990, монтажний комплект з елементами кріплення, призначений для горизонтального встановлення замка;
- електричні елементи замка: трансформаторний блок живлення V7909, випрямляч струму V7911, пара електричних контактів V7903, подвійна електромагнітна катушка V8.7906.

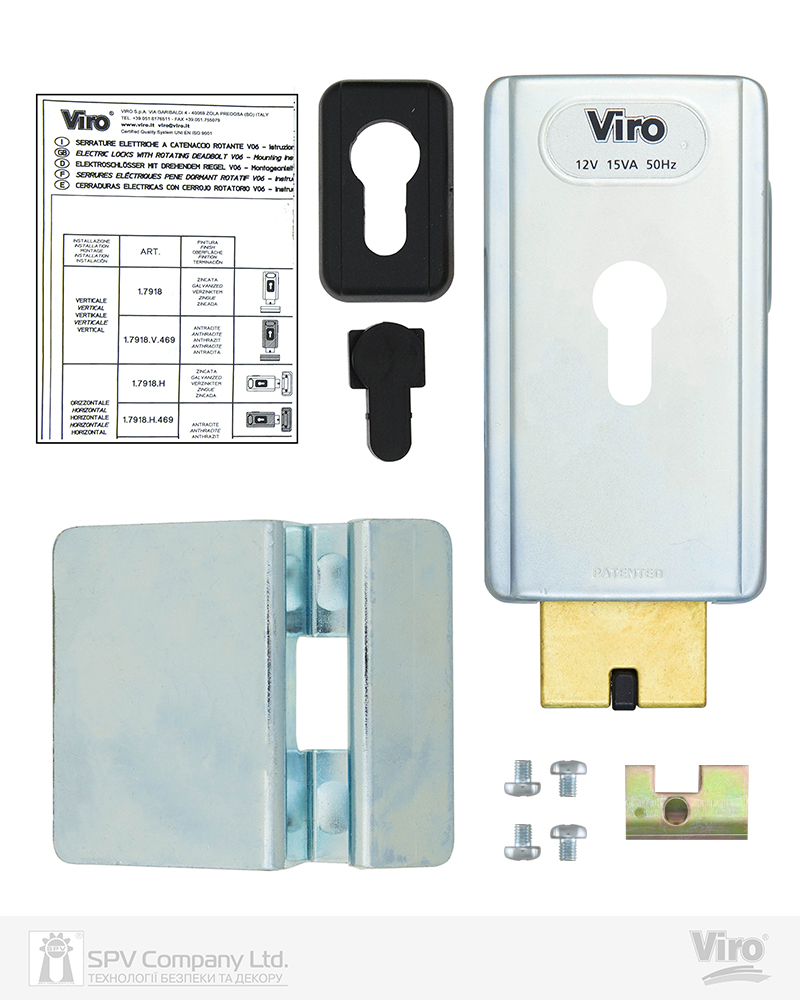

Комплектація:
- корпус замка, супортна захисна накладка циліндра, електричні елементи замка, нейлоновий інсерт (накладка) для ригеля, монтажна наземна запірна пластина V9986, монтажний комплект з елементами кріплення, паспорт-інструкція користувача, пакувальна упаковка.
